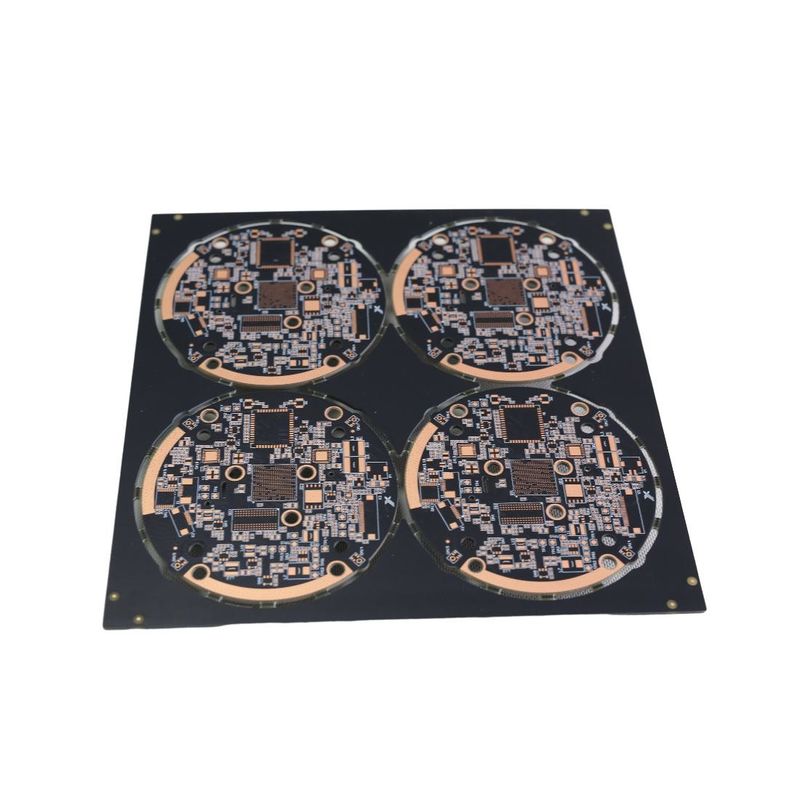

Yüksek Yoğunluklu Ara Bağlantı HDI Kartı, 0,3 mm BGA Aralığı ve 1:1 En Boy Oranı
Ürün Açıklaması:
HDI, birçok modern cihazda kullanılan bir tür tüketici elektroniği ve PCB kartıdır. Son derece küçük hat genişlikleri ve aralıkları, yüksek empedans kontrolü, doğru katman hizasızlığı, mükemmel geçiş en boy oranı ve 0,1 mm'lik minimum mekanik delik boyutu ile ayırt edilir. HDI PCB kart tasarımı, üstün performansı, küçük boyutu ve yüksek güvenilirliği nedeniyle giderek daha popüler hale geliyor. HDI teknolojisi ile, PCB kartları 0,04 mm'lik son derece küçük hat genişlikleri ve aralıkları ile üretilebilir, bu da aynı alana daha fazla bileşenin dahil edilmesini sağlar. Ayrıca, ±%8'lik mükemmel empedans kontrolü sağlayarak üstün sinyal bütünlüğü ve gelişmiş sinyal iletimi sağlar. Katmanların hizasızlığı da ±0,06'da sıkı bir şekilde düzenlenir, bu da PCB kart tasarımının en yüksek kalitede olmasını sağlar. Ek olarak, 16:1'lik geçiş en boy oranı, son derece küçük boyutlarda geçişler oluşturmayı mümkün kılar, bu da modern PCB kartları için de esastır. HDI tüketici elektroniği ve HDI PCB kart tasarımı sayesinde, üreticiler artık daha küçük ve daha verimli cihazları daha iyi güvenilirlikle oluşturabilirler.
Özellikler:
- Ürün Adı: HDI
- Min. Lazer Delik Boyutu: 0,07 mm
- BGA Aralığı: 0,3 mm
- Min. Mekanik Delik Boyutu: 0,1 mm
- Kör Delik En Boy Oranı: 1:1
- Min. Çekirdek Kalınlığı: 0,05
- Yüksek yoğunluklu ara bağlantı (HDI) tüketici elektroniği ve baskılı devre kartları (PCB'ler) için uygundur
- HDI PCB Kartı: Çeşitli farklı delik ve hat türleri oluşturma yeteneğine sahiptir
Teknik Parametreler:
| Ürün Özelliği |
Teknik Parametre |
| Empedans Kontrolü |
±%8 |
| Kart Kalınlığı |
0,2-3,2 mm |
| Min. Hat genişliği/aralığı |
0,04 mm/ 0,04 mm |
| Min. Çekirdek Kalınlığı |
0,05 |
| Min. Mekanik Delik Boyutu |
0,1 mm |
| Bükülme |
≤%0,4 |
| Kör Delik En Boy Oranı |
1:1 |
| Katmanların Hizasızlığı |
± 0,06 |
| Min. Lazer Delik Boyutu |
0,07 mm |
| Maks. Kart boyutu |
540*620 |
Uygulamalar:
Kingtech HDI Baskılı Devre Kartları, çeşitli uygulamalarda ve senaryolarda yaygın olarak kullanılmaktadır. PCB'lerimiz GJB9001C, ISO13485, ISO9001, IS045001, IATF16949, UL, ISO14001, AS9100D, QC080000 ile sertifikalandırılmıştır ve her siparişin minimum miktarı 1 adettir. Fiyat ve ödeme koşulları teklifle verilmektedir. Teslimat için vakumlu paketleme de mevcuttur. 2-7 gün teslimat süresi ve ayda 500000 SQM üretim kapasitesi garanti edebiliriz. Kör Delik En Boy Oranımız 1:1 ve Empedans Kontrolü ±%8'dir. Ayrıca, Min. Mekanik Delik boyutu 0,1 mm ve Min. Lazer Delik boyutu 0,07 mm'dir. Bakır kalınlığı 1/3-8'dir. Kingtech HDI PCB Kart Üreticileri, rekabetçi fiyatlarla mükemmel hizmet ve üstün kaliteli HDI PCB Kartı sunmaktadır.
Özelleştirme:
Çin'den Kingtech HDI Baskılı Devre Kartları
Kingtech, Çin'de HDI PCB kartlarının önde gelen sağlayıcısıdır. HDI baskılı devre kartlarımız tüketici elektroniği ürünleri için tasarlanmıştır. Kartlarımız GJB9001C, ISO13485, ISO9001, IS045001, IATF16949, UL, ISO14001, AS9100D, QC080000 standartlarına göre sertifikalandırılmıştır.
- Minimum Sipariş Miktarı: 1 adet
- Fiyat: Teklifle
- Paketleme Detayları: Vakumlu paketleme
- Teslim Süresi: 2-7 gün
- Ödeme Koşulları: Teklifle
- Tedarik Yeteneği: Ayda 500000 SQM
- Kör Delik En Boy Oranı: 1:1
- Bakır kalınlığı: 1/3-8
- Min. Mekanik Delik Boyutu: 0,1 mm
- Maks. Kart boyutu: 540*620
- Min. Hat genişliği/aralığı: 0,04 mm/ 0,04 mm
Kingtech HDI Baskılı Devre Kartları, tüketici elektroniğinde yaygın olarak kullanılmaktadır ve yüksek güvenilirliğe ve mükemmel performansa sahiptir. HDI Baskılı Devre Kartlarımız hakkında daha fazla bilgi edinmek ve bir teklif almak için bugün bizimle iletişime geçin!
